RocketMQ Prometheus Exporter

はじめに

Rocketmq-exporter は、RocketMQ ブローカーとクライアント側のすべての関連メトリクスを監視するシステムであり、mqAdmin を介してブローカー側から取得したメトリック値を 87 個のキャッシュにパッケージします。

警告

以前のバージョンでは、87個のconcurrentHashMapがありましたが、Mapは期限切れのメトリクスを削除しないため、ラベルの変更があると新しいメトリクスが生成され、古い未使用のメトリクスは自動的に削除されません。最終的にメモリオーバーフローを引き起こします。しかし、Cache構造を使用することで期限切れの削除が可能になり、有効期限を設定できます。

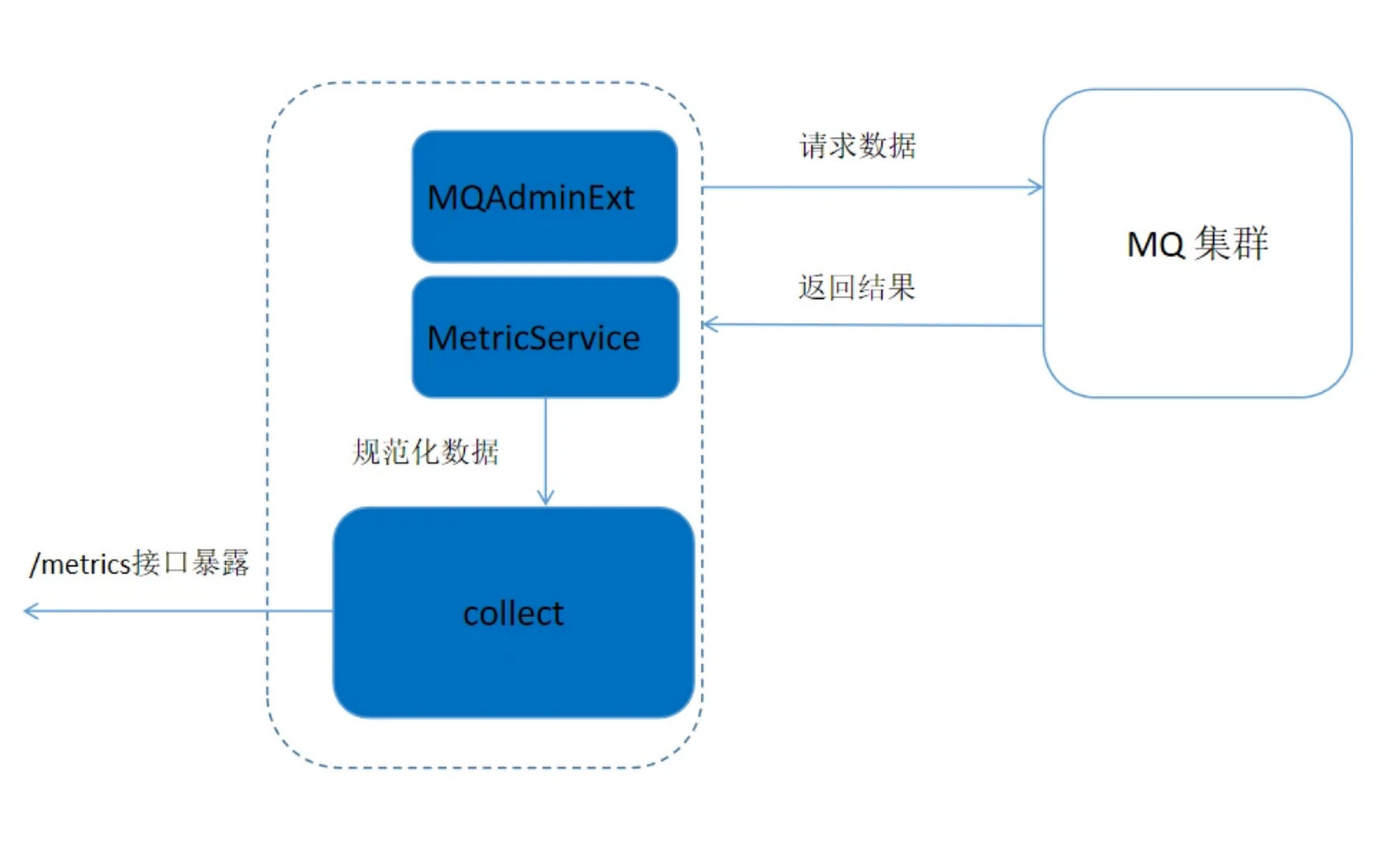

Rocketmq-exporter が監視メトリックを取得するプロセスを以下の図に示します。ExporterはMQAdminExtを通してMQクラスタからデータのリクエストを行い、リクエストされたデータはMetricServiceを通してPrometheusが必要とするフォーマットに標準化され、その後/metricsインターフェースを通してPrometheusに公開されます。 4586095434

メトリック構造

Metricクラスはorg.apache.rocketmq.expoter.model.metricsパッケージにあり、本質的にはエンティティクラスのセットであり、各エンティティクラスは1種類のメトリックを表し、合計14個のMetricクラスがあります。これらのクラスは87個のキャッシュのキーとして機能し、異なるラベル値によって区別されます。

エンティティクラスには、ブローカー、コンシューマー、プロデューサーの3次元のラベルが含まれています。

ブローカー関連のメトリッククラス: BrokerRuntimeMetric、BrokerMetric、DLQTopicOffsetMetric、TopicPutNumMetric
コンシューマー関連のクラス: ConsumerRuntimeConsumeFailedMsgsMetric 、ConsumerRuntimeConsumeFailedTPSMetric 、ConsumerRuntimeConsumeOKTPSMetric、ConsumerRuntimeConsumeRTMetric、ConsumerRuntimePullRTMetric、ConsumerRuntimePullTPSMetric、ConsumerCountMetric、ConsumerMetric、ConsumerTopicDiffMetric
プロデューサー関連のメトリッククラス: ProducerMetric

Prometheusによるメトリックの取得

RocketMQ-exporter プロジェクトとPrometheusは、サーバー・クライアントの関係に相当します。RocketMQ-exporterプロジェクトはPrometheusクライアントパッケージを導入しており、プロジェクトのMetricFamilySamplesクラスで取得する情報の種類を指定しています。Prometheusはexporterからメトリクスをリクエストし、exporterはそれを対応するタイプにパッケージした後、Prometheusに情報を返します。

rocketmq-exporterプロジェクトが起動すると、様々なメトリクスをrocketmqからmfsオブジェクトに収集します。ブラウザまたはPrometheusが対応するインターフェースにアクセスすると、mfsオブジェクト内のサンプルは、サービスによってPrometheusがサポートするフォーマットされたデータに生成されます。主に以下のステップが含まれます。

ブラウザはip:5557/metricsにアクセスしてRMQMetricsControllerクラスのmetricsメソッドを呼び出します。ここでipはrocketmq-exporterプロジェクトが実行されているホストのIPです。

private void metrics(HttpServletResponse response) throws IOException {
    StringWriter writer = new StringWriter();
    metricsService.metrics(writer);
    response.setHeader("Content-Type", "text/plain; version=0.0.4; charset=utf-8");
    response.getOutputStream().print(writer.toString());
}

新しいStringWriterオブジェクトを作成してメトリックインジケーターを収集し、exporter内のメトリクスをMetricsServiceクラスのmetricsメソッドを通じてwriterオブジェクトに収集し、その後収集されたインジケーターをウェブページに出力します。

収集されたメトリクスのフォーマットは次のとおりです。

<metric name>{<label name>=<label value>, ...} <metric value>

例：

rocketmq_group_diff{group="rmq_group_test_20220114",topic="fusion_console_tst",countOfOnlineConsumers="0",msgModel="1",} 23.0

MetricCollectTaskクラスの5つのスケジュールタスク

MetricCollectTaskクラスには、collectTopicOffset、collectConsumerOffset、collectBrokerStatsTopic、collectBrokerStats、collectBrokerRuntimeStatsという5つのスケジュールタスクがあります。これらは、コンシューマーオフセット情報やブローカーの状態情報などを収集するために使用されます。そのcron式は「cron: 15 0/1 * * * ?」で、1分ごとに1回収集することを意味します。そのコア機能は、mqAdminExtオブジェクトを通じてクラスタ内のブローカーから情報を取得し、対応する87個の監視インジケーターに追加することです。例としてcollectTopicOffsetを取り上げます。

まず、TopicListオブジェクトを初期化し、mqAdminExt.fetchAllTopicList()メソッドを使用してクラスタ内のすべてのトピック情報を取得します。

TopicList topicList = null;
try {
    topicList = mqAdminExt.fetchAllTopicList();
} catch (Exception ex) {
        log.error(String.format("collectTopicOffset-exception comes getting topic list from namesrv, address is %s",
            JSON.toJSONString(mqAdminExt.getNameServerAddressList())));
        return;
}

topicSetにトピックを追加し、各トピックを反復処理して、mqAdminExt.examineTopicStats(topic)関数を使用してトピックの状態を確認します。

Set < String > topicSet = topicList != null ? topicList.getTopicList() : null;
for (String topic: topicSet) {
     TopicStatsTable topicStats = null;
     try {
         topicStats = mqAdminExt.examineTopicStats(topic);
     } catch (Exception ex) {
         log.error(String.format("collectTopicOffset-getting topic(%s) stats error. the namesrv address is %s",
             topic,
             JSON.toJSONString(mqAdminExt.getNameServerAddressList())));
         continue;}

トピックの状態セット、ブローカーごとに分割されたトピック情報のオフセットのためのハッシュテーブルbrokerOffsetMap、ブローカー名をキーとして更新タイムスタンプを格納するハッシュテーブルbrokerUpdateTimestampMapを初期化します。

Set<Map.Entry<MessageQueue, TopicOffset>> topicStatusEntries = topicStats.getOffsetTable().entrySet();
HashMap<String, Long> brokerOffsetMap = new HashMap<>();
HashMap<String, Long> brokerUpdateTimestampMap = new HashMap<>();
for (Map.Entry<MessageQueue, TopicOffset> topicStatusEntry : topicStatusEntries) {
    MessageQueue q = topicStatusEntry.getKey();
    TopicOffset offset = topicStatusEntry.getValue();
    if (brokerOffsetMap.containsKey(q.getBrokerName())) {
        brokerOffsetMap.put(q.getBrokerName(), brokerOffsetMap.get(q.getBrokerName()) + offset.getMaxOffset());
    } else {
        brokerOffsetMap.put(q.getBrokerName(), offset.getMaxOffset());
    }
    if (brokerUpdateTimestampMap.containsKey(q.getBrokerName())) {
        if (offset.getLastUpdateTimestamp() > brokerUpdateTimestampMap.get(q.getBrokerName())) {
            brokerUpdateTimestampMap.put(q.getBrokerName(), offset.getLastUpdateTimestamp());
        }
    } else {
        brokerUpdateTimestampMap.put(q.getBrokerName(),
        offset.getLastUpdateTimestamp());
    }
}

最後に、brokerOffsetMap内の各項目を反復処理することで、metricsServiceからmetricCollectorオブジェクトを取得し、RMQMetricsCollectorクラスのaddTopicOffsetMetricメソッドを呼び出して、対応する値をRMQMetricsCollectorクラスの87個のメトリクスのいずれかのキャッシュに追加します。

 Set<Map.Entry<String, Long>> brokerOffsetEntries = brokerOffsetMap.entrySet();
        for (Map.Entry<String, Long> brokerOffsetEntry : brokerOffsetEntries) {
            metricsService.getCollector().addTopicOffsetMetric(clusterName, brokerOffsetEntry.getKey(), topic,
                brokerUpdateTimestampMap.get(brokerOffsetEntry.getKey()), brokerOffsetEntry.getValue());
        }
    }
    log.info("topic offset collection task finished...." + (System.currentTimeMillis() - start));
}

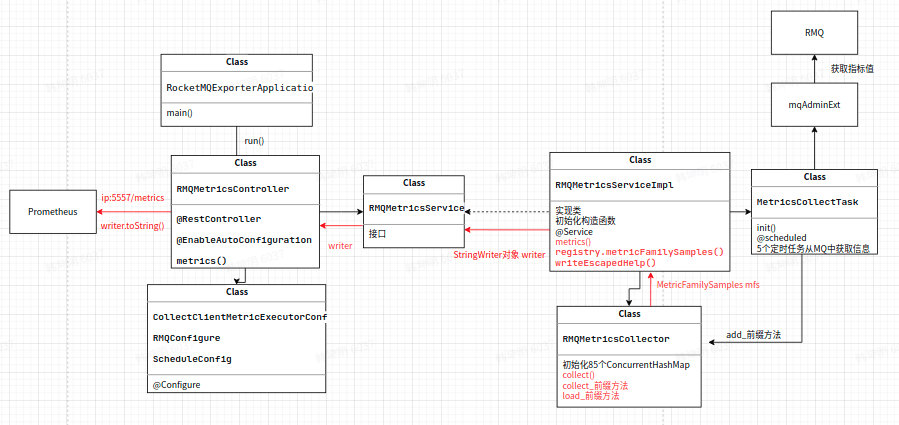

Rocketmq-exporterによるメトリクスの収集フローチャート

95680412354

クイックスタート

`application.yml`の設定

server.portは、Prometheusがrocketmq-exporterをlistenするポートを設定し、デフォルト値は5557です。

application.ymlの重要な設定には以下が含まれます。
rocketmq.config.webTelemetryPathは、Prometheusがメトリクスを取得するパスを設定し、デフォルト値は/metricsです。デフォルト値を使用できます。
rocketmq.config.enableACL RocketMQクラスタでACL検証が有効になっている場合は、trueに設定し、対応するakとskをaccessKeyとsecretKeyに設定する必要があります。
rocketmq.config.outOfTimeSecondsは、メトリクスとその値を保存する有効期限を設定するために使用されます。この時間を超えてもキャッシュ内のキーに書き込み変更が行われなければ、削除されます。一般的には60秒に設定できます（Prometheusがメトリクスを取得する時間間隔は、有効期限に応じて適切に設定する必要があります。有効期限はPrometheusがメトリクスを収集する時間間隔以上である必要があります）。
task.*.cronは、スケジュールタスクを通じてexporterがブローカーからメトリクスを取得する時間間隔を設定し、デフォルト値は「15 0/1 * * * ?」で、1分ごとの15秒ごとにメトリクスを取得することを意味します。

exporterアプリケーションの起動

公式ウェブサイトの設定に従ってPrometheusを起動します

Prometheusのstatic_config: -targetsをexporterの起動IPとポートに設定します。例：localhost:5557。

Prometheusページへのアクセス

localhostがデフォルトのlocalhost:9090で起動している場合、収集されたメトリック値を表示できます（以下の図を参照）。

90671925984

ヒント

より良い視覚効果を得て、メトリック値の変化の傾向を観察するためには、PrometheusをGrafanaと連携して使用することをお勧めします。

可観測性メトリック

可観測性メトリックは、主にサーバー側メトリックとクライアント側メトリックの2つのカテゴリに分類されます。サーバー側メトリックはサーバーによって直接生成され、クライアント側メトリックはクライアント上で生成され、クライアントへのRPCリクエストを通じてサーバーによって取得されます。クライアント側メトリックはさらに、プロデューサーメトリックとコンシューマーメトリックに分類できます。すべての87個の可観測性メトリックとその主な意味は次のとおりです。

サーバーメトリック

メトリック名	定義	対応するブローカーメトリック名
rocketmq_broker_tps	ブローカーレベルの生産TPS
rocketmq_broker_qps	ブローカーレベルの消費QPS
rocketmq_broker_commitlog_diff	スレーブノードからのブローカーグループの同期遅れメッセージサイズ
rocketmq_brokeruntime_pmdt_0ms	書き込みリクエストのサーバー側処理時間から書き込み完了まで（0ms）	putMessageDistributeTime
rocketmq_brokeruntime_pmdt_0to10ms	書き込みリクエストのサーバー側処理時間から書き込み完了まで（0～10ms）
rocketmq_brokeruntime_pmdt_10to50ms	書き込みリクエストのサーバーサイド処理時間（完了まで）（10～50ms）
rocketmq_brokeruntime_pmdt_50to100ms	書き込みリクエストのサーバーサイド処理時間（完了まで）（50～100ms）
rocketmq_brokeruntime_pmdt_100to200ms	書き込みリクエストのサーバーサイド処理時間（完了まで）（100～200ms）
rocketmq_brokeruntime_pmdt_200to500ms	書き込みリクエストのサーバーサイド処理時間（完了まで）（200～500ms）
rocketmq_brokeruntime_pmdt_500to1s	書き込みリクエストのサーバーサイド処理時間（完了まで）（500～1000ms）
rocketmq_brokeruntime_pmdt_1to2s	書き込みリクエストのサーバーサイド処理時間（完了まで）（1～2秒）
rocketmq_brokeruntime_pmdt_2to3s	書き込みリクエストのサーバーサイド処理時間（完了まで）（2～3秒）
rocketmq_brokeruntime_pmdt_3to4s	書き込みリクエストのサーバーサイド処理時間（完了まで）（3～4秒）
rocketmq_brokeruntime_pmdt_4to5s	書き込みリクエストのサーバーサイド処理時間（完了まで）（4～5秒）
rocketmq_brokeruntime_pmdt_5to10s	書き込みリクエストのサーバーサイド処理時間（完了まで）（5～10秒）
rocketmq_brokeruntime_pmdt_10stomore	書き込みリクエストのサーバーサイド処理時間（完了まで）（10秒超）
rocketmq_brokeruntime_dispatch_behind_bytes	まだ配信されていないメッセージのバイト数（インデックス作成などの操作）	dispatchBehindBytes
rocketmq_brokeruntime_put_message_size_total	ブローカーに書き込まれたメッセージのサイズの合計	putMessageSizeTotal
rocketmq_brokeruntime_put_message_average_size	ブローカーに書き込まれたメッセージの平均サイズ	putMessageAverageSize
rocketmq_brokeruntime_remain_transientstore_buffer_numbs	TransientStorePool内のキューの容量	remainTransientStoreBufferNumbs
rocketmq_brokeruntime_earliest_message_timestamp	ブローカーによって保存されているメッセージの最も古いタイムスタンプ	earliestMessageTimeStamp
rocketmq_brokeruntime_putmessage_entire_time_max	ブローカーが実行を開始して以来、メッセージをブローカーに書き込むのにかかった最長時間	putMessageEntireTimeMax
rocketmq_brokeruntime_start_accept_sendrequest_time	ブローカーが送信リクエストの受け入れを開始した時刻	startAcceptSendRequestTimeStamp
rocketmq_brokeruntime_putmessage_times_total	ブローカーにメッセージが書き込まれた総回数	putMessageTimesTotal
rocketmq_brokeruntime_getmessage_entire_time_max	ブローカーが実行を開始して以来、メッセージのプル処理にかかった最長時間	getMessageEntireTimeMax
rocketmq_brokeruntime_pagecache_lock_time_mills		pageCacheLockTimeMills
rocketmq_brokeruntime_commitlog_disk_ratio	commitLogが配置されているディスクの使用率	commitLogDiskRatio
rocketmq_brokeruntime_dispatch_maxbuffer	ブローカーが計算しておらず、0のままの値	dispatchMaxBuffer
rocketmq_brokeruntime_pull_threadpoolqueue_capacity	プルリクエストを処理するためのスレッドプールキューの容量。	pullThreadPoolQueueCapacity
rocketmq_brokeruntime_send_threadpoolqueue_capacity	プルリクエストを処理するスレッドプール内のキューの容量	sendThreadPoolQueueCapacity
rocketmq_brokeruntime_query_threadpool_queue_capacity	クエリリクエストを処理するスレッドプール内のキューの容量	queryThreadPoolQueueCapacity
rocketmq_brokeruntime_pull_threadpoolqueue_size	プルリクエストを処理するスレッドプール内のキューの実際のサイズ	pullThreadPoolQueueSize
rocketmq_brokeruntime_query_threadpoolqueue_size	クエリリクエストを処理するスレッドプール内のキューの実際のサイズ	queryThreadPoolQueueSize
rocketmq_brokeruntime_send_threadpool_queue_size	送信リクエストを処理するスレッドプール内のキューの実際のサイズ	sendThreadPoolQueueSize
rocketmq_brokeruntime_pull_threadpoolqueue_headwait_timemills	プルリクエストを処理するスレッドプール内のキューの先頭タスクの待ち時間	pullThreadPoolQueueHeadWaitTimeMills
rocketmq_brokeruntime_query_threadpoolqueue_headwait_timemills	クエリリクエストを処理するスレッドプール内のキューの先頭タスクの待ち時間	queryThreadPoolQueueHeadWaitTimeMills
rocketmq_brokeruntime_send_threadpoolqueue_headwait_timemills	送信リクエストを処理するスレッドプール内のキューの先頭タスクの待ち時間	sendThreadPoolQueueHeadWaitTimeMills
rocketmq_brokeruntime_msg_gettotal_yesterdaymorning	昨日の午前0時までに読み取られたメッセージの総回数	msgGetTotalYesterdayMorning
rocketmq_brokeruntime_msg_puttotal_yesterdaymorning	昨日の午前0時までに書き込まれたメッセージの総回数	msgPutTotalYesterdayMorning
rocketmq_brokeruntime_msg_gettotal_todaymorning	今日の午前0時までに読み取られたメッセージの総回数	msgGetTotalTodayMorning
rocketmq_brokeruntime_msg_puttotal_todaymorning	今日の午前0時までに書き込まれたメッセージの総回数	putMessageTimesTotal
rocketmq_brokeruntime_msg_put_total_today_now	各ブローカーにこれまで書き込まれたメッセージ数。	msgPutTotalTodayNow
rocketmq_brokeruntime_msg_gettotal_today_now	各ブローカーからこれまで読み取られたメッセージ数。	msgGetTotalTodayNow
rocketmq_brokeruntime_commitlogdir_capacity_free	commitLogが保存されているディレクトリの空き容量。	commitLogDirCapacity
rocketmq_brokeruntime_commitlogdir_capacity_total	commitLogが保存されているディレクトリの総容量。
rocketmq_brokeruntime_commitlog_maxoffset	commitLogの最大オフセット。	commitLogMaxOffset
rocketmq_brokeruntime_commitlog_minoffset	commitLogの最小オフセット。	commitLogMinOffset
rocketmq_brokeruntime_remain_howmanydata_toflush		remainHowManyDataToFlush
rocketmq_brokeruntime_getfound_tps600	過去600秒間のgetMessage中の受信メッセージの平均TPS。	getFoundTps
rocketmq_brokeruntime_getfound_tps60	過去60秒間のgetMessage中の受信メッセージの平均TPS。
rocketmq_brokeruntime_getfound_tps10	過去10秒間のgetMessage中の受信メッセージの平均TPS。
rocketmq_brokeruntime_gettotal_tps600	過去600秒間のgetMessage呼び出しの平均TPS。	getTotalTps
rocketmq_brokeruntime_gettotal_tps60	過去60秒間のgetMessage呼び出しの平均TPS。
rocketmq_brokeruntime_gettotal_tps10	過去10秒間のgetMessage呼び出しの平均TPS。
rocketmq_brokeruntime_gettransfered_tps600		getTransferedTps
rocketmq_brokeruntime_gettransfered_tps60
rocketmq_brokeruntime_gettransfered_tps10
rocketmq_brokeruntime_getmiss_tps600	過去600秒間のメッセージが取得されなかったgetMessageの平均TPS	getMissTps
rocketmq_brokeruntime_getmiss_tps60	過去60秒間のメッセージが取得されなかったgetMessageの平均TPS
rocketmq_brokeruntime_getmiss_tps10	過去10秒間のメッセージが取得されなかったgetMessageの平均TPS
rocketmq_brokeruntime_put_tps600	過去600秒間のメッセージ書き込み操作の平均TPS	putTps
rocketmq_brokeruntime_put_tps60	過去60秒間のメッセージ書き込み操作の平均TPS
rocketmq_brokeruntime_put_tps10	過去10秒間のメッセージ書き込み操作の平均TPS

プロデューサーメトリクス

メトリック名	定義
rocketmq_producer_offset	現時点でのトピックの最大オフセット
rocketmq_topic_retry_offset	現時点でのリトライトピックの最大オフセット
rocketmq_topic_dlq_offset	現時点でのデッドレタートピックの最大オフセット
rocketmq_producer_tps	ブローカーグループ上のトピックの生産TPS
rocketmq_producer_message_size	ブローカーグループ上のトピックの生産メッセージサイズのTPS
rocketmq_queue_producer_tps	キューレベルの生産TPS
rocketmq_queue_producer_message_size	メッセージサイズのキューレベルの生産TPS

コンシューマメトリクス

メトリック名	定義
rocketmq_group_diff	コンシューマグループのメッセージ蓄積メッセージ数
rocketmq_group_retrydiff	コンシューマグループのリトライキューの蓄積メッセージ数
rocketmq_group_dlqdiff	コンシューマグループのデッドレターキューの蓄積メッセージ数
rocketmq_group_count	コンシューマグループ内のコンシューマ数
rocketmq_client_consume_fail_msg_count	過去1時間にコンシューマグループ内のコンシューマが消費に失敗した回数
rocketmq_client_consume_fail_msg_tps	コンシューマグループのコンシューマ失敗TPS
rocketmq_client_consume_ok_msg_tps	コンシューマグループのコンシューマ成功TPS
rocketmq_client_consume_rt	メッセージがプルされた後、消費されるのにかかった時間
rocketmq_client_consumer_pull_rt	クライアントがメッセージをプルするのにかかった時間
rocketmq_client_consumer_pull_tps	クライアントのメッセージプルTPS
rocketmq_consumer_tps	各ブローカーグループのサブスクリプショングループの消費TPS
rocketmq_group_consume_tps	サブスクリプショングループの現在の消費TPS（rocketmq_consumer_tpsのためにブローカーごとに集計）
rocketmq_consumer_offset	ブローカーグループ内のサブスクリプショングループの現在の消費オフセット
rocketmq_group_consume_total_offset	サブスクリプショングループの現在の消費オフセット（rocketmq_consumer_offsetのためにブローカーごとに集計）
rocketmq_consumer_message_size	ブローカーグループ内のサブスクリプショングループのメッセージサイズ消費のTPS
rocketmq_send_back_nums	ブローカーグループ内のサブスクリプショングループが消費に失敗し、リトライメッセージに書き込んだ回数
rocketmq_group_get_latency_by_storetime	コンシューマグループの消費遅延、エクスポータがメッセージを取得した時刻と現在時刻の差。
